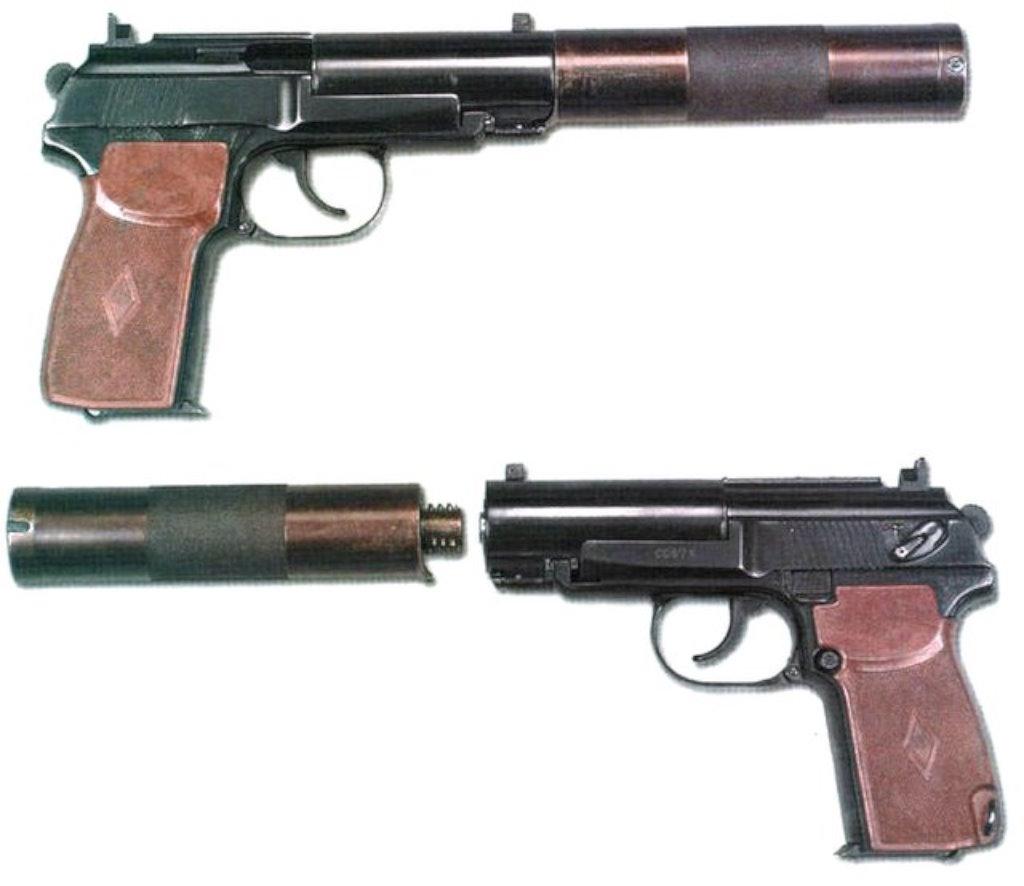

Пистолет бесшумный (ПБ)

Пистолет бесшумный (ПБ) – советский самозарядный пистолет малошумной стрельбы. Индивидуальное оружие скрытого применения подразделений военной разведки и спецподразделений других силовых структур.

Пистолет бесшумный (ПБ)

История создания

По данным отдельных источников, толчком для создания в СССР бесшумного пистолета подобной конструкции стал захват советскими спецслужбами американского пистолета «Хай Стандард» у сбитого 1 мая 1960 над советской территорией летчика-разведчика Фрэнсиса Пауэрса.

Пистолет ПБ (индекс ГРАУ 6П9) разработан в научно-исследовательском институте стрелкового и пушечного оружия ЦНИИ ТОЧМАШ в Климовске под Москвой на основе конструкции пистолета Макарова (ПМ). Конструктор О. Дерягин.

В 1967 году пистолет принят на вооружение бригад (разведывательных пунктов) специального назначения, рот специального назначения армейских разведывательных батальонов, а также спецподразделений КГБ «Альфа» и «Вымпел».

Пистолет бесшумный (ПБ)

Строение

В пистолете применяется специальный интегральный глушитель звука выстрела, состоящий из двух частей. Это решение позволило хранить и носить пистолет с отснятой передней частью глушителя (насадком), а перед применением быстро устанавливать насадку на оружие. При этом пистолет сохраняет возможность безопасного для стрелка ведения огня при снятом насадке, что важно в критических ситуациях.

Пистолет ПБ полностью унаследовал от пистолета ПМ конструкцию ударно-спускового механизма с самовозводом и расположенным слева на затворе предохранителем, который при включении автоматически снимает курок с боевого взвода. Тем не менее, пистолет Дерягина является самостоятельной системой – из-за того, что передняя часть ствола закрыта глушителем, затвор имеет небольшую длину, что не позволяет разместить внутри него возвратную пружину. Поэтому возвратная пружина размещена в рукоятке, взаимодействуя через качающийся двухплечный рычаг с затвором-кожухом.

На удлиненном стволе пистолета расположена расширительная камера, в которой находится рулон металлической сетки, снижающая температуру отводимых через отверстия пороховых газов, выполненные вдоль нареза ствола. К передней части расширительной камеры резьбовым соединением крепится съемная часть глушителя, в которой расположен сепаратор с шайбами, имеющими разные углы наклона и разделяющие и перенаправляющие поток пороховых газов, и, таким образом, снижающие их скорость — звук выстрела резко уменьшается.

Прицельные приспособления фиксированы, нерегулируемы. В пистолете используются штатные магазины от ПМ на восемь патронов 9х18 мм ПМ.



Пистолет состоит из следующих частей

1. Корпус расширительной камеры;
2. Передняя втулка расширительной камеры;
3. Сердечник расширительной камеры;
4. Задняя втулка расширительной камеры;
5. Затвор;
6. Рамка;
7. Ствол;
8. Накладка рукоятки;
9. Ударник;
10. Пружина выбрасывателя;
11. Гнеток;
12. Выбрасыватель;
13. Спусковой крючок;
14. Курок;
15. Шептало с пружиной;
16. Предохранитель;
17. Спусковая тяга с рычагом взвода;
18. Затворная задержка с отрожателем;
19. Спусковая скоба;
20. Возвратная пружина;
21. Передающий рычаг возвратной пружины;
22. Защелка боевой пружины;
23. Боевая пружина;
24. Корпус глушителя;
25. Сепаратор;
26. Магазин;

Пистолет бесшумный (ПБ)

ТТХ

Тактико-технические характеристики:
Калибр – 9 мм.
Патрон – 9х18 мм ПМ.
• Длина – 310 мм (с насадкой), 170 мм (без насадки).
• Длина ствола – 100 мм.
• Масса – 0,95 кг (без патронов), 1,12 кг (снаряженного).
• Скорострельность – 30 выстр/мин.
• Начальная скорость пули – 290 м/с.
• Прицельная дальность стрельбы – 25 м.
• Максимальная дальность стрельбы – 50 м.
• Вместимость магазина – 8 патронов.Сборка и разборка пистолета

Неполную разборку пистолета производить в следующем порядке:
1. Вытащить магазин из рукоятки.
2. Проверить нет ли в патроннике патрона.
3. Отделить глушитель.
4. Оттянуть спусковую скобу.
5. Отделить камеру расширения.
6. Вытащить сердечник расширительной камеры.
7. Отделить накладку рукоядки.
8. Вытащить возвратную пружину.
9. Отделить Передающий рычаг возвратной пружины.
10. Отделить затвор.
11. Вытащить сипаратор из корпуса глушителя.
