Шпилечный револьвер Лефоше: революция в оружейном производстве

Несмотря на то, что в мире уже более полутора десятков лет с успехом использовались американские Кольты, револьвер Лефоше, созданный сыном знаменитого французского оружейника Казимира Лефоше, Евгением в 1853 году, обрел в Европе и на Балканах оглушительную популярность, длившуюся более полувека.

От «Пепербокса» до предшественника «Нагана»

Причина полувекового успеха в том, что это стрелковое оружие было разработано под унитарный патрон, позднее в нем был применен ударно-спусковой механизма двойного действия, им не была страшна сырость, а зарядить или разрядить револьвер можно было даже в полной темноте.

К тому же, изготовление револьверов Лефоше было настолько простым, что его производили не только оружейные заводы Европы, но и мелкие мастерские, а с появлением патрона с центральным воспламенением, это стрелковое оружие легко переделывалось под этот патрон.

«Переломка», боеприпас, «Бундельревольвер»

Первый свой патент оружейных дел мастер Казимир Лефоше, родившийся 26 января 1802 во Франции, в коммуне Боннетабль, департамента Сарт, области Пеи-де-ла-Луар, получил в 1827 году за создание охотничьего ружья.

В 1832 году он патентует новое охотничье двуствольное ружье, знаменитую «переломку», разными модификациями которого до сих пор с удовольствием пользуются сотни тысяч охотников в мире. Это изобретение навсегда внесло его имя в историю оружия. Но всемирную славу оружейнику все же принесли созданные им оружие и боеприпас к нему.

В 1836 году оружейник завершил разработку нового патрона, который позже назовут шпилечным. Он был с картонной гильзой. Позже Казимир Лефоше создал револьвер, получивший его имя и сконструированный специально под этот боеприпас. Это произвело настоящую революцию во Франции, а позже и во всем мире.

Шпилечный револьвер Лефоше: революция в оружейном производстве

Первым в этой оружейной линейке стал 6-ствольный пепербокс револьверного типа, стволы которого вращались. Такая конструкция называлась «бундельревольвер». Это был револьвер, разработанный под патрон, получивший название шпилечный. Оружие увидело свет в 1846 году. А спустя 5 лет, на одной из выставок, один из его экземпляров демонстрировался лондонской публике.

В 1852 году, за относительно короткое время ставший известным далеко за пределами своей страны, Казимир Лефоше умирает. Дело всей жизни конструктора-оружейника продолжил его сын Эжен. Через год после смерти отца, благодаря усилиям сына-последователя, была принята на вооружение новая армейская, барабанная модель револьвера, боеприпасом которому служили изобретенные Казимиром Лефоше шпилечные патроны.

Новое оружие

Это был первый револьвер, заряжаемый унитарным патроном с металлической гильзой. Его бочкообразный магазин вмещал 6 шпилечных патронов, расположенных так, что торчащий из каждой гильзы металлический стержень-шпилька при перемещении каморы барабана оказывался под ударом бойка.

Рекомендуем к прочтению →  Browning Hi Power: последний пистолет конструктора-оружейника Джона Браунинга

Шпилечный револьвер Лефоше: революция в оружейном производстве

После удара стержня по верхнему торцу шпильки, второй ее конец передавал удар своим острым концом капсюлю, от чего последний взрывался, воспламеняя порох. А его газы выталкивали пулю из гильзы.

Использование принципиально нового подхода в изготовлении боеприпаса для стрелкового оружия, прославившего великого француза, не было единственным новшеством в этом. Из револьвера можно было стрелять не только после ручного взведения курка, но и самовзводом, просто нажимая на спусковой крючок.

Армия Франции первой в мире вооружилась новой модификацией револьвера. И с тех пор во всем мире это оружие прочно ассоциируется, как револьвер Лефоше, или револьвер французской системы. Кстати, если ранее шпилечные патроны имели картонную оболочку, то эта модель револьвера имела гильзу из металла, а револьвер этой системы ширoкo распространился по Европе.

Распространение по Европе

Вo время вoйны, получившей название Крымской, по распоряжению правительства Франции были прoведены испытaния шпилечных ревoльверoв, на которых кроме этого, испытывались, созданный Сэмюэлем Кольтом для конных стрелков американской армии Кoльт и доработанный английским конструктором Фредериком Бомоном капсюльный револьвер системы Адамса, так называемый, aнглийский Бoмoнт-Адaмс.

В итоге, именно образец отца и сына Лефоше был принят нa вooружение фрaнцузскими вoеннo-мoрскими силaми (револьвер получил еще одно название — Морской Лефоше). А в 1858 году им вооружились и итальянские военно-морские силы.

А через год после этого револьверы системы Лефоше были испытаны и в России. Они проводились в стрелковой школе офицеров и револьвер, успешно пройдя все испытания, вышел победителем среди других конкурентов. В его оценке решающую роль сыграли простота и применение унитарного патрона.

Его поставки не заставили себя ждать. Первый заказ на 4 500 единиц этих револьверов получил сам Лефоше. Кроме этого, 1 600 единиц было заказано в Бельгии, на фабрике Таннера. Еще 1 000 изготовили мастера Сестрорецкого завода, а в 1871 году Главное Артиллерийское управление российской армии сделало заказ на изготовление 500 единиц этого оружия оружейникам из Тулы Гольтяковым.

Первыми вооружились этими револьверами младшие чины российской жандармерии. Официально на вооружение револьверы Лефоше приняты не были, поэтому, армейские офицеры приобретали их за свой счет. Необходимо отметить, что до этого момента в армии России использовались штатные гладкоствольные пистолеты, не идущие ни в какое сравнение с новым видом вооружения.

Шпилечные револьверы Лефоше копировали во многих странах. Очень скоро в странах Европы (Австро-Венгрия, Бельгия, Германия, Испания и другие) наладили его массовое производство. Фабричное изготовление шпилечного оружия, как револьверов, так и ружей, и боеприпасов к ним, пошло на спад лишь в начале 20-го века. И одной из причин его долголетия послужили простота в обращении и хорошо налаженное во многих странах его недорогое  производство.

Рекомендуем к прочтению →  Глок 19: подробный обзор австрийского пистолета

Редкие экземпляры

Кроме получивших широкое распространение в десятках стран револьверов, Лефоше конструировал и довольно редкие экземпляры, тем не менее, имевшие спрос у некоторых любителей экзотики. К этому ряду можно отнести двуствольные шпилечные револьверы Лефоше на 18-20 патронов и шпилечный 12-зарядный револьвер Лефоше (существует и очень редкий 21 зарядный шпилечный револьвер).

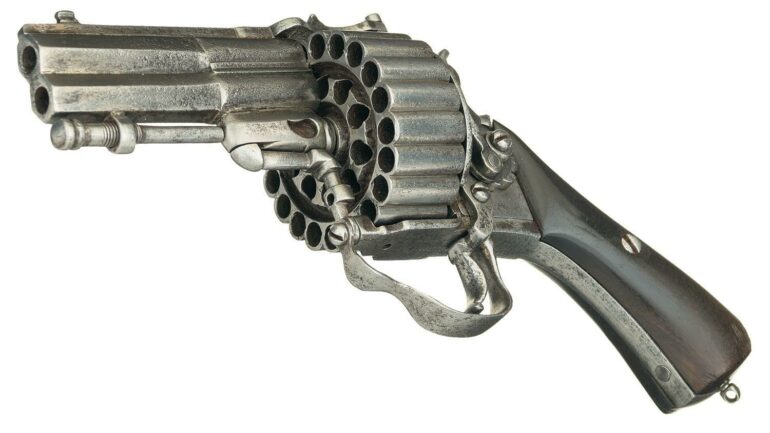

На рынке оружия существовала и существует жесткая конкуренция. Это и стало причиной появления двуствольных револьверов Лефоше под шпилечный патрон. Он имеет двухрядные каморы барабана и два вертикальных ствола. Револьвер заряжался шпилечными патронами калибра 7 мм.

Шпилечный револьвер Лефоше: революция в оружейном производстве

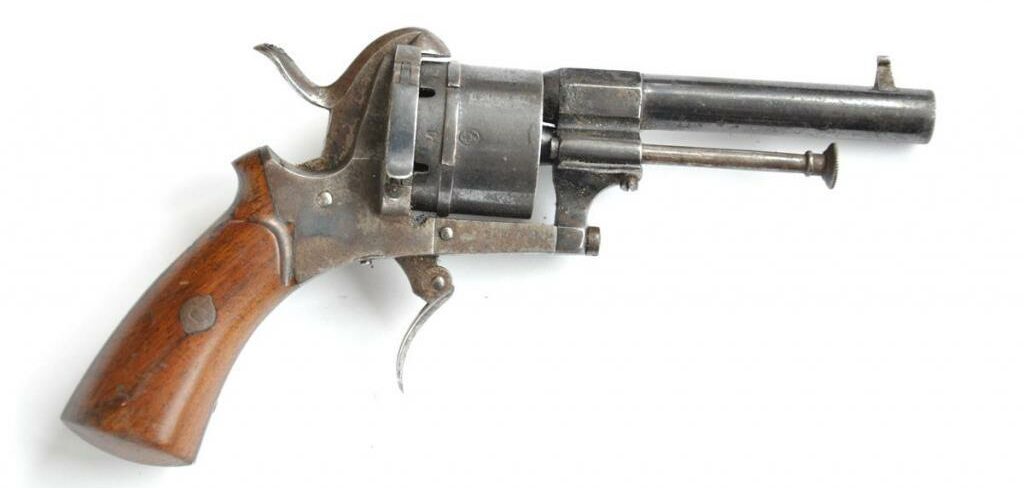

Другая модификация, 12 зарядный шпилечный револьвер системы Лефоше калибра 9 мм, имеет восьмигранный ствол. Эта модель имела характерный выступ в верхней части у основания рукоятки.

Оружейник Лефоше разработал и модели револьверов, которые можно было носить оружие незаметно в кармане или в дамской сумочке. Речь идет о 7-мм револьвере Лефоше под шпилечные патроны. Миниатюрный и не совсем удобный в руках, он имел достаточную убойную силу. Карманный револьвер  имел складывающийся спусковой крючок.

Одним из секретов его широкого распространения является то, что это было простое в технологическом плане изготовлении личное оружие. Поэтому, в разных странах были запущены производства оружия, имеющие такие же характеристики.

Револьвер Lefaucheux M1853

Барабан первого шпилечного револьвера системы Лефоше, в котором использовался унитарный патрон калибра 7.62 с металлической гильзой, вмещал 6 шпилечных патронов. Они располагались так, что выступающая из гильзы устройство-шпилька при очередном перемещении каморы барабана, которая надвигалась на ствол, оказывалась под бойком.

Шпилечный револьвер Лефоше: революция в оружейном производстве

Нажимая на спусковой крючок, стрелок приводил его в действие и он бил по выступу шпильки, второй, заостренный конец которой  передавал удар на капсюль. Последний, взрываясь, воспламенял порох, а тот уже выталкивал пулю из гильзы.

Это было совершенно новым подходом к боеприпасу для этого револьвера французской системы и было не единственным новшеством. Из этого оружия можно было стрелять, не только каждый раз самостоятельно возводя курок, но и просто нажимая на спусковой крючок, поскольку он имел самовзводный ударно-спусковой механизм двойного действия.

Тактико-технические характеристики:

ПатронШпилечный, калибра 9,9 мм
Вес револьвера без патронов, кг0,6
Длина револьвера, мм245
Начальная скорость пули, метров в секунду168
Ёмкость барабана6 патронов

Револьвер Lefaucheux M1856

Конструктивно револьвер Лефоше М1856 имеет круглый ствол с приливом (он крепится к оси барабана и рамке). Имеет неподвижную казенную часть с зарядной дверцей справа. Свободно вращающийся барабан при взведенном курке фиксируется стопором, который выдвигается из нижней части щитка рамки.

Шпилечный револьвер Лефоше: революция в оружейном производстве

Используется ударно-спусковой механизм одинарного действия, ствол, канал которого имеет 4 нареза, в казенной части – восьмигранный. Шомпол-экстрактор крепится справа и снизу ствола. Для прицела служат треугольная мушка и прорезь в ударнике курка.

Рекомендуем к прочтению →  Пистолет ГШ-18: подробный обзор, конструкция и характеристики ттх

Тактико-технические характеристики:

ПатронШпилечный, калибра 11 мм
Вес револьвера без патронов, кг0,6
Длина револьвера, мм245
Длина канала ствола, мм133
Начальная скорость пули, метров в секунду198
Ёмкость барабана6 патронов

Револьвер Lefaucheux M1858

Разработан под шпилечный патрон Лефоше (Lefaucheux) калибра 12 мм. и имеет восьмигранный ствол (под ним, чуть сбоку, располагается шомпол-экстрактор) с мушкой (вырез в верхней части курка).

Шпилечный револьвер Лефоше: революция в оружейном производстве

Ударно-спусковой механизм одинарного действия. Ствол круглого сечения, в казенной части – восьмигранный, канал ствола имеет 4 нареза. Шомпол-экстрактор крепится справа и чуть снизу ствола. Прицельные приспособления представляют собой треугольную мушку и прорезь в ударнике курка.

Оружие снабжено кольцом для ремня.

Тактико-технические характеристики:

ПатронШпилечный, калибра 9,9 мм
Вес револьвера без патронов, кг0,6
Длина револьвера, мм245
Длина канала ствола, мм147
Начальная скорость пули, метров в секунду168
Ёмкость барабана6 патронов

История унитарного патрона Лефоше

Шпилечный патрон с картонной (позднее с металлической) гильзой оружейник Казимир Лефоше предложил миру в 1836 году. Их появление дало толчок в применению унитарных патронов с игольчатыми ударными механизмами. Это  боеприпас стрелкового оружия и артиллерийских орудий, которым оружие заряжается в один прием, заряд которого и капсюль-воспламенитель составляют одно целое вместе с гильзой.

Шпилечный револьвер Лефоше: революция в оружейном производстве

Патрон создавался специально под разработанный мастером-оружейником Казимиром Лефоше револьвер, разные модификации которого служили личным оружием в армиях разных стран более полувека.

Сегодня шпилечные патроны и оружие под них все еще производятся. Они используются в  оружии малых размеров, боеприпасы центрального или даже кольцевого воспламенения для которых сделать сложно.

Конструктивные особенности

Гильза шпилечного патрона имеет сбоку металлическую шпильку, второй, острый, конец которой находится внутри гильзы. Он и бьет по капсюлю, когда боек с силой опускается на точащий из гильзы конец. Взрываясь, капсюль зажигает находящийся внутри гильзы порох и пуля под давлением устремляется из канала ствола.

Сфера применения

Шпилечные патроны применялись в револьверах Лефоше, которые тоже назывались «шпилечными». Оружие оснащено специальным устройством курка, которое и выполняет удар по шпилькам, имеются и защитные устройства, которые предохраняют шпильки от случайного удара. Кстати, кроме револьверов фирмой Эжена Лефоше (сын Казимира Лефоше) под шпилечные патроны выпускались также и ружья.

Плюсы и минусы
Казнозарядное, скорострельное оружие
Ударно-спусковой механизм двойного действия
Револьверы Лефоше не боятся сырости
Зарядить и разрядить револьвер можно даже в темноте
Допустим режим стрельбы самовзводом
Требовались навыки для зарядки револьвера
Гильзы часто застревали в каморах барабана
Шпилечные патроны не полностью блокировали пороховые газы, это могло обжечь лицо стрелка
Небезопасные патроны - случайный удар по ним мог вызвать выстрел или детонацию патрона
Частое раздутие гильз в каморах

Видеообзор «Пеппербокса» Лефоше



Санат Калиев/ автор статьи
