Гофрированная труба — универсальный способ защиты кабеля при прокладке в стяжке пола, штробах стен и открытых трассах. Она защищает от механических повреждений, влаги и грызунов, позволяет заменять кабель без демонтажа отделки. Но неправильный выбор диаметра или превышение радиуса изгиба превращают гофру из защиты в источник проблем. Компания, выполняющая монтаж волс скс, сталкивается с последствиями ошибок при использовании гофры. Подробнее — на сайте lead-eng.
Выбор диаметра: запас должен быть
Главное правило — внутренний диаметр гофры должен в 2–2,5 раза превышать внешний диаметр кабеля. Для одного кабеля Cat.6 диаметром 6 мм подходит гофра 16 мм. Для пучка из трёх кабелей — минимум 25 мм. Если планируется добавление кабелей в будущем, диаметр увеличивают ещё на один размер.
Заполнение гофры более чем на 40% затрудняет протяжку и создаёт трение. При заполнении 60% и выше кабель прижимается к стенкам, что увеличивает затухание и снижает запас по категории. Для магистральных линий с запасом используют гофру 32–40 мм даже для 2–3 кабелей.
Толщина стенки гофры зависит от условий прокладки. В стяжке пола под нагрузкой — толстостенная гофра 2–3 мм из полиэтилена. Внутри сухих помещений — тонкостенная ПВХ гофра 0,5–1 мм. Уличная прокладка требует гофры с УФ-стабилизаторами и температурным диапазоном от −40 до +60 °C.
Правила изгиба и прокладки

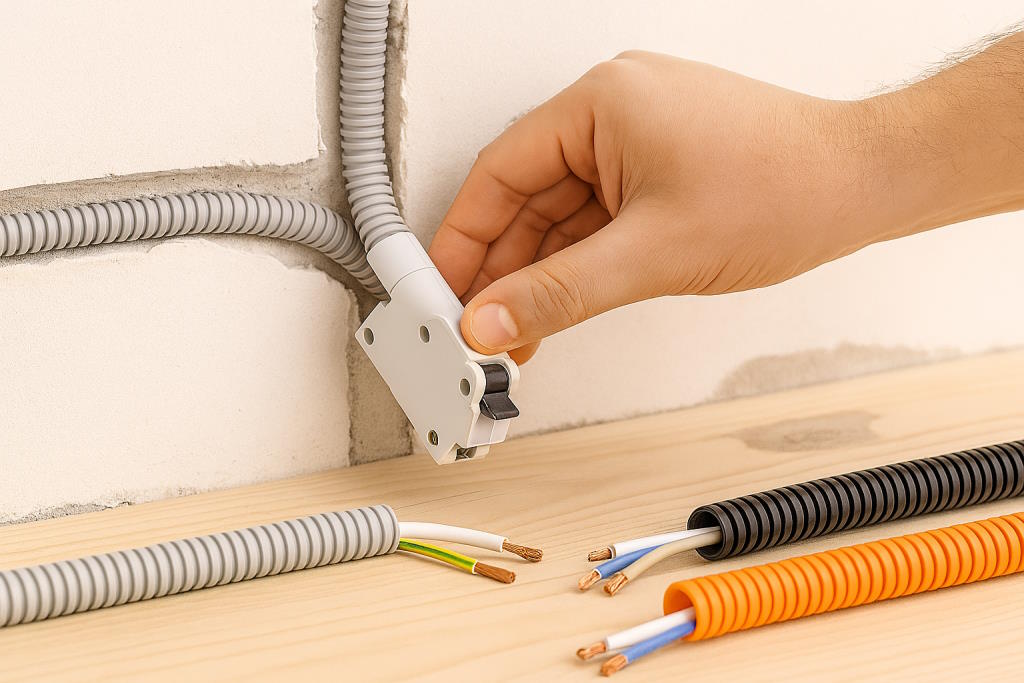

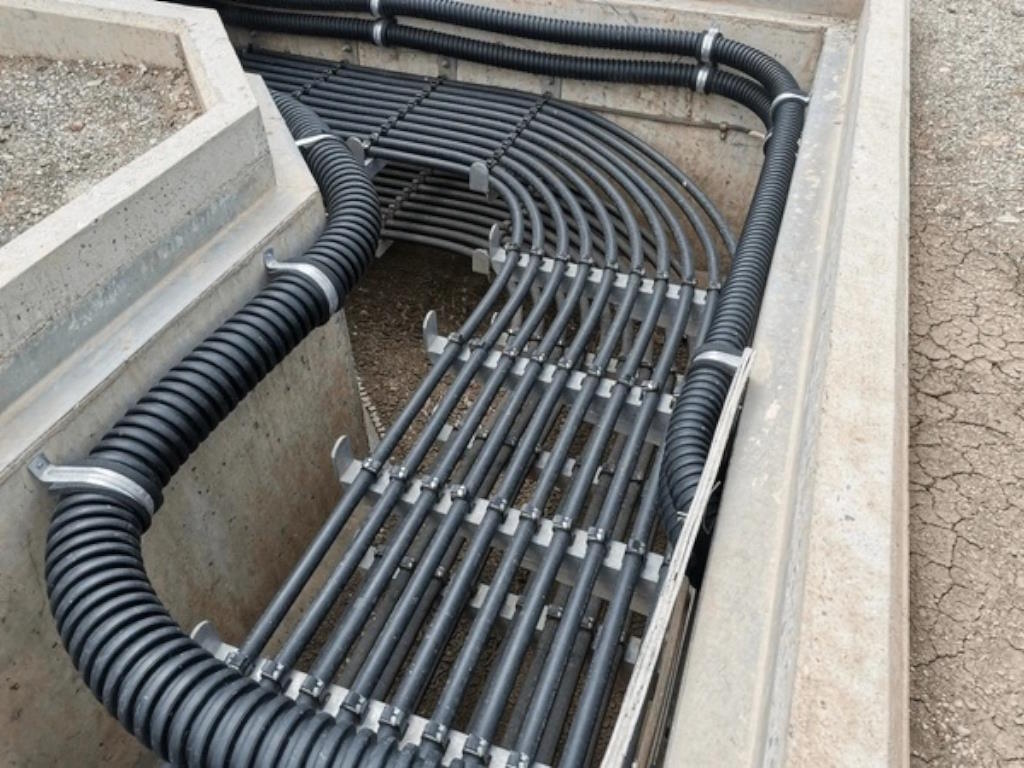

Минимальный радиус изгиба гофрированной трубы — 10 наружных диаметров трубы. Для гофры 20 мм это 200 мм. Меньший радиус ломает гофру и перегибает кабель внутри. На поворотах используют специальные угловые муфты или плавные изгибы без острых углов.

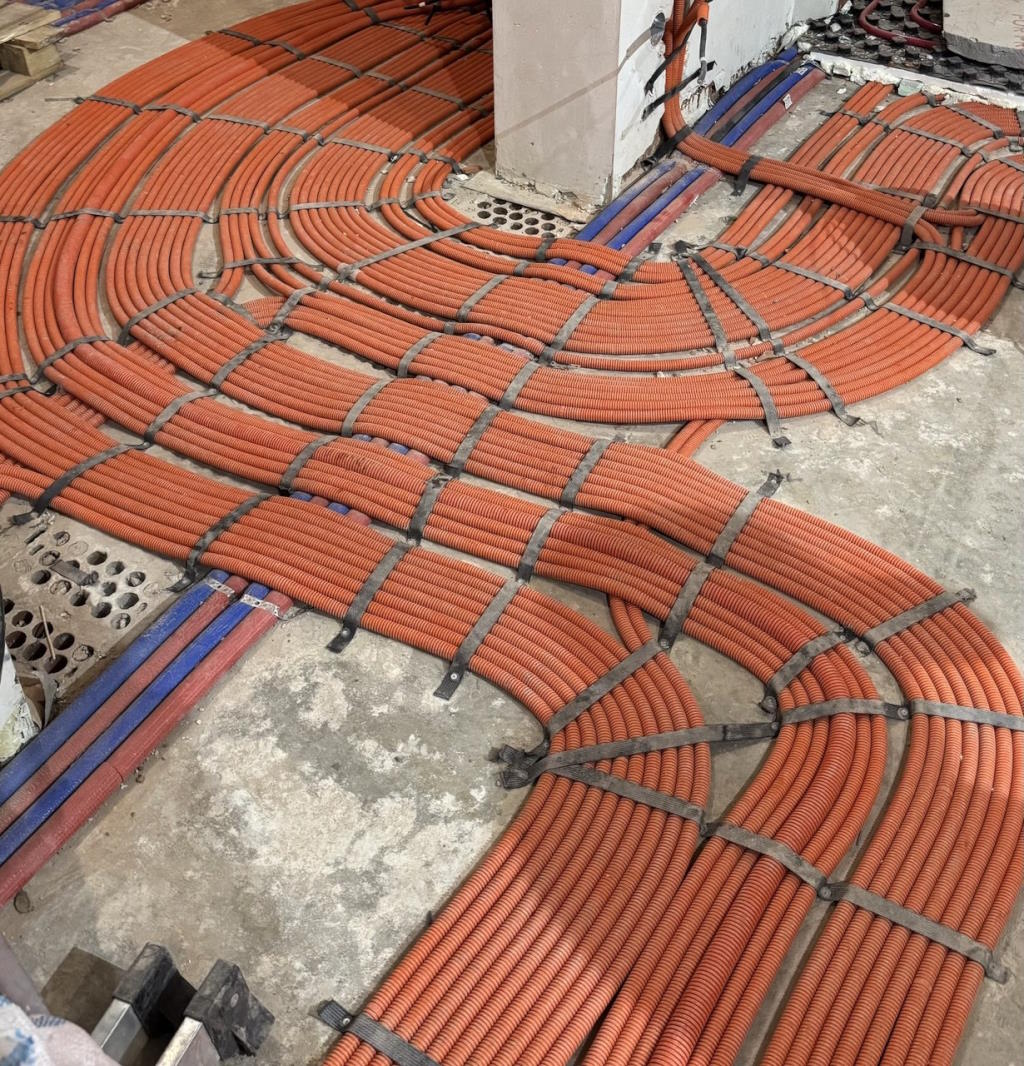

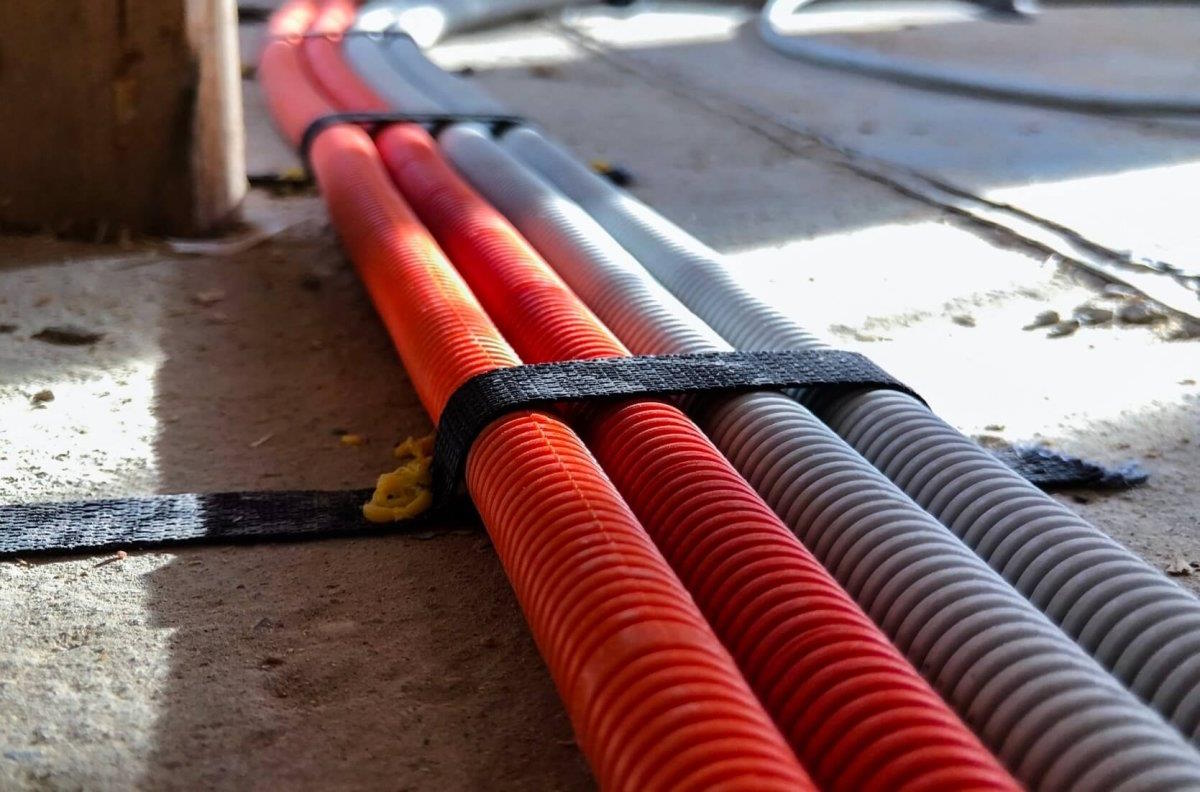

При прокладке в стяжке пола гофра укладывается без натяжения с волнообразным ходом — компенсационные петли поглощают температурное расширение бетона. Фиксация выполняется стяжками к арматуре или дюбелями к основанию через каждые 0,8–1 м.
Выход гофры из стяжки должен быть защищён от механических повреждений — боксом или гофрой большего диаметра. Открытый торец гофры заполняется герметиком, чтобы влага и бетонный раствор не попадали внутрь при заливке стяжки.
Протяжка кабеля: техника и смазка

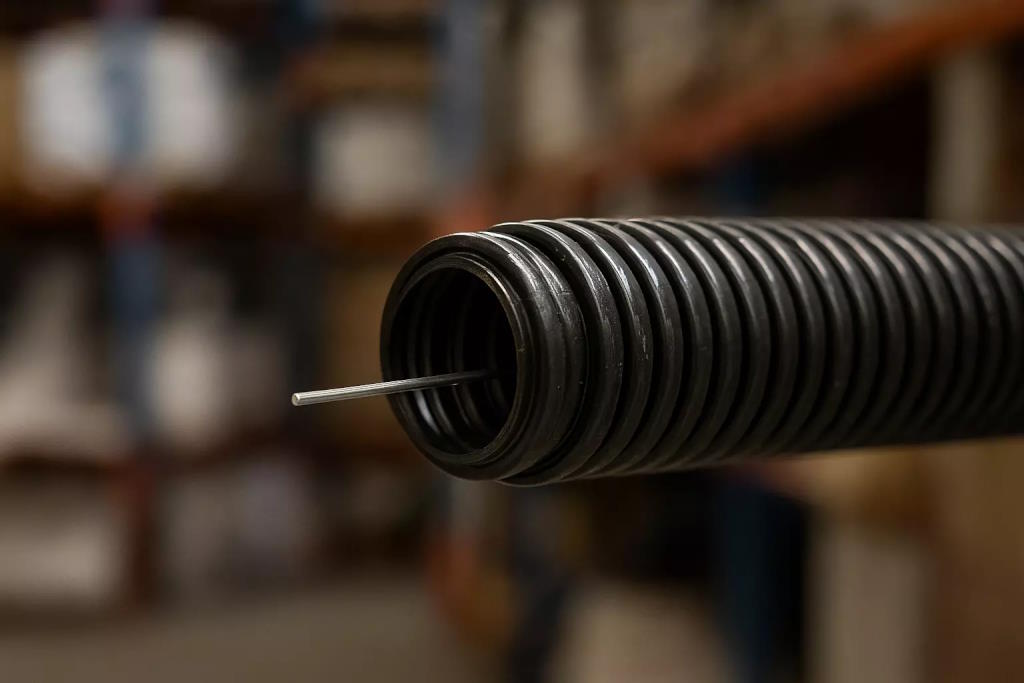

Перед заливкой стяжки или штукатурки в гофру закладывают протяжку — стальной трос или пластиковую ленту. Протяжка должна выступать с обоих концов гофры на 30–50 см и быть зафиксирована лентой. Без протяжки протащить кабель через заполненную пылью гофру длиной 20 м практически невозможно.
При протяжке кабеля используют специальную смазку на основе силикона или глицерина. Смазка снижает трение в 2–3 раза и защищает оболочку кабеля от повреждений. Запрещается использовать мыло, масло или строительную пену — они разрушают пластик оболочки.
Тяговое усилие при протяжке не должно превышать 110 Н для 4-парного кабеля. Превышение растягивает проводники и ухудшает электрические параметры. При длинных трассах протяжку выполняют с двух сторон, соединяя кабель в середине.
Типичные ошибки при использовании гофры
- Мелкая гофра для нескольких кабелей. Заполнение 80% делает невозможной замену кабеля без демонтажа.
- Острые изгибы. Гофра ломается, и кабель перегибается с повышением затухания.
- Отсутствие протяжки. После заделки стены кабель невозможно заменить.
- Заполнение пеной. Монтажная пена разъедает оболочку кабеля за 1–2 года.
- Гофра от электрики для витой пары. Красная гофра для силовых кабелей не имеет ничего общего с требованиями СКС.
Выбор материала гофры под условия эксплуатации
Гофрированные трубы производятся из разных материалов, и выбор зависит от места прокладки. ПВХ-гофра применяется в сухих помещениях: она лёгкая, дешёвая и легко режется. Но при температуре ниже −5 °C ПВХ дубеет и трескается, поэтому для неотапливаемых помещений и наружной прокладки используют полиэтиленовую гофру.
Полипропиленовая гофра обладает повышенной химической стойкостью и применяется в производственных зонах, где возможен контакт с маслами и растворителями. Для прокладки в бетонной стяжке под нагрузкой используют толстостенную гофру из модифицированного полиэтилена с армированной спиралью. Такая труба выдерживает давление до 300 кг/м² и не деформируется при заливке бетона.
Важный параметр — класс пожарной безопасности. Для зданий с массовым пребыванием людей применяют гофру с низким дымовыделением и отсутствием галогенов (LSZH). При пожаре такая гофра не выделяет едких веществ и не способствует распространению пламени.
Заключение
Типичные ошибки и как их избежать
Наиболее распространённая ошибка — превышение нормы заполнения. Монтажники, стремясьсь сэкономить на материалах, запихивают в гофру больше кабелей, чем позволяет диаметр. Результат — перегрев, невозможность замены и повреждение изоляции при протяжке. Строгое соблюдение коэффициента заполнения 40% решает эту проблему.
Вторая ошибка — использование гофры слишком малого диаметра для будущих нужд. Заказчик рассчитывает только на текущее количество кабелей, не закладывая запас на 30–50%. Через 2–3 года при подключении новых устройств приходится либо прокладывать дополнительную гофру, либо заменять существующую.
Третья ошибка — отсутствие промывки и закупорки концов. Пыль и строительный мусор попадают внутрь, царапают изоляцию и снижают срок службы кабеля. После монтажа гофры концы закрывают заглушками, а перед протяжкой кабеля канал продувают сжатым воздухом.
Заключение
Гофрированная труба — удобный и недорогой способ защиты кабеля, но только при соблюдении правил. Правильный диаметр, плавные изгибы, протяжка и герметизация превращают гофру в надёжный канал, который служит десятилетиями. Избежание типичных ошибок с заполнением и подготовкой канала гарантирует, что кабель останется цел при ремонте, перестановке мебели и естественном износе здания. При выборе гофры ориентируйтесь на срок службы здания и планируемые нагрузки, а не только на текущую стоимость материала. Правильно подобранная и смонтированная гофра служит всё время эксплуатации здания без замены.
